Ağ Makarası

Ağ makarası

Tekne ölçülerine göre dizayn edilmekte olan, Ağ makarası, Alüminyum, çelik ve Krom çelik (paslanmaz çelik) olarak üç şekilde yapılmaktadır.
Motor gücü ve devir sayısı ile orantılı olarak, çekeceği yükün ağırlığına göre pompa dönüş yönü, hidrolik basıncı, devir sayısı ve taşıyacağı ağırlık değerlerine göre montaj yapılmaktadır.
Ağ makaraları genellikle balık ağı çekmek için kullanılsa da, çapa çekmeye de kullanılmaktadır.
Sipariş için irtibata geçiniz
Fabrika-ALİ Paslanmaz Çelik Mamülleri
Ali BATUM Demirciler Sanayi Sitesi 2. Yol No: 32 Zeytinburnu  / İSTANBUL

İş Tel:0(212)546 5268- WatsApp,Gsm:0(544) 722 56 69 Gsm: 0(532) 658 13 65

Yedek Parçalar

1 – Makara (Alüminyum yada çelik, krom paslanmaz çelik)

2 – Makara bağlantı mili 40 mm
3 – İki adet rulman ve keçeleri
4 – Ağ yönlendirme sapanı
5 – Hidromotor
6 – Hidromotor flanş kovan ve yatağı,
7 – Kumanda kolu ( üç kademeli)
8 – Kumanda kolu bağlantı sehpası
9 – Hidrolik tank (basınçlı çelik pres)
10- Hortumlar basınçlı çift kat çelik tel örgülü
11- Hortum bağlantı rekorları ve nipelleri 10 takım
12- Hidrolik pompa ve oring keçeli iki adet bağlantı aparatı,
13- hidrolik pompa sehpası (çektirme yayla ayarlanabilen)
14- Pompa kasnağı V kayışla ana motor bağlantısı
15- ip çekme kasnağı tek yön çift yön.

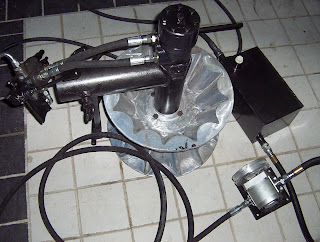

ağ makarası alüminyum, çelik ve krom paslanaz çelik olarak  örnek resim. Stoktan teslim anında kargo
Ağ makarası montaj tekniği
karadenizde ağ makarası, aynakıç,  kancabaş ve karpuz kıç teknelerde, kiç üstüne monte etmek gelenek haline gelmiştir.
1- Ağ Makarası Montajında önce makarayı dikmek istediğin yükseklikte ve makaranın içine geçecek çapta bir boru alınır.
2- Bu boru teknede kıç baba varsa tam ona yapışacak şekilde güverteye kadar oturtulur.

3- Borunun kıç üzerine oturduğu yerde kıç üzerinin iki kemeresine (içteki kayıt çitası) denk gelecek şekilde en az 5-6 mm kalınlıkta  4 delikli kare saç parçası keserek borunun alt ucuna kaynatılır.

4- Saç parçasının dört köşesinden kıç üzeri kemerelerine (içteki kayıt çitası) denk gelecek şekilde kontra krom cıvata ile güverteye monte edilir.

5- Kıç babaya da boruya yapıştığı iki noktadan delerek veya çemberle yandan babaya montalanır.

6- Böylece boruyu hem babaya hemde güverte kemerelerine (içteki kayıt çitası) sağlam bir şekilde sabitlenir.

7- Eğer teknende kıç babası yoksa bu sefer makarayı sabitleyeceğin boruyu daha uzun tutarak kıçaltına kadar indirecek şekilde yukarda bahsedilen yöntemde anlatıldığı gibi, kıçaltında iki kemere arasına kadar bir saç kaynatarak bu sefer krom tırfonlarla kıçaltındaki kemerelere sabitlenir.

8- Borunun gireceği kadar, aynanın üzerine gelen kısmından, borunun içinden geçebileceği kadar bir delik delerek boru içinden geçirilir.

9- Saç aynaya oturtulur, Dört tirfonla sabitlediktien sonra borunun etrafı saca kaynatılır. Boru hem aynadan hemde kıçaltı kemereleirnden sabitlemiş olur ki işlemleri doğru ve sağlam yaptığında makara sağlam monte edilecektir.
